Technický list výrobku ISO SMART
Použití:
ISO SMART je určen pro povrchovou úpravu stěn v interiérech pozemních staveb. Jde o
nejsnadnější způsob zlepšení tepelně-izolačních vlastností v oblasti ostění oken, překladů
vetknutých nosníků, koutů, stropů s ocelovými nosníky a dalších. Plošná (stěny, stropy)
aplikace ISO SMARTu umožňuje snížit náklady na vytápění. Pro dosažení tepelné pohody
postačuje nižší teplota vnitřního vzduchu. Zároveň se snižuje doba potřebná k dosažení
pobytové teploty. Lokální aplikací ISO SMARTu lze do jisté míry zabránit kondenzaci vlhkosti
ISO SMART nalézá uplatnění v celém spektru budov a objektů. V průmyslových objektech se
používá na vnitřních stěnách v halách jak zděných, tak i kovových kde není možné zateplit
jinými způsoby a jako alternativa tepelné ochrany teplovodního potrubí a části pecí
k ochraně pracovníků údržby proti popálení.
Technická data:
Stupeň lesku: matný
Jemnost zrna: 30 - 120 mikronů
Součinitel difúzní odporu: u = 65, dle ČSN EN ISO 7783-2
Ekvivalentní difuzní odpor: Sa = 0,065 m (vrstva 1mm)
Přídržnost k podkladu: min. 1 MPa
Min. aplikovaná tloušťka: 1 mm
Tepelná odolnost po vytvrdnutí: -40 *C až +180 *C bez ztráty deklarovaných vlastností
Doba životnosti po vytvrdnutí: min. 15 let v běžných podmínkách
Reakce na oheň: A2 — s1 d0, dle ČSN EN 13501-1: 2007
Charakteristika:
ISO SMART je směs vodní disperze, skleněných kuliček a dalších složek. ISO SMART je
dodáván v pastovitém stavu vhodném k nanášení stěrkou. Pro stříkání Ilze ISO SMART ředít
vodou. ISO SMART Ize nanášet na většinu materiálů, jejichž povrch je dostatečně soudržný,
vyzrálý, suchý a čistý.
ISO SMART využívá všudypřítomného elektromagnetického záření (světlo, teplo, sluneční
záření přímé I rozptýlené) a zahřívá se, je tzv. termoaktivní. Důsledkem je zvýšení
povrchové teploty.
Díky zařazení do třídy hořlavosti A2 materiál nepřispívá k hoření a šíření požárů.
Balení:

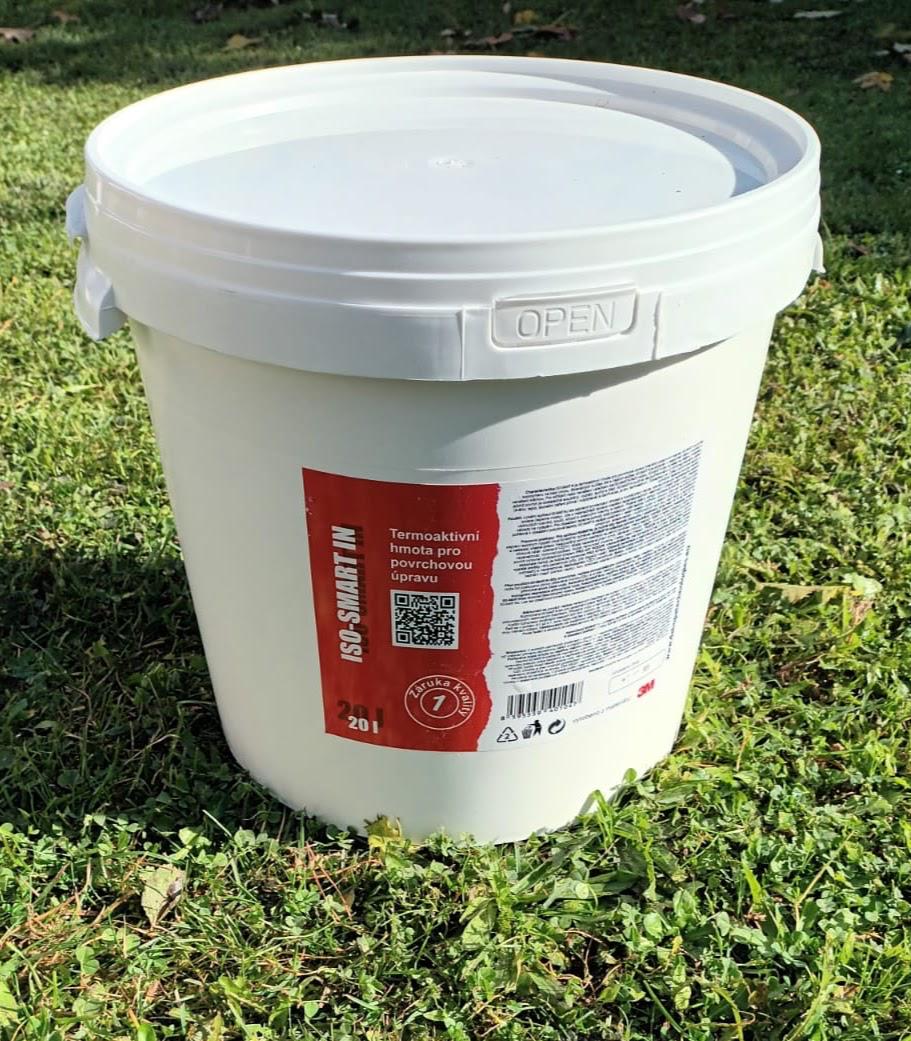

ISO SMART se dodává v nevratných plastových obalech o čistém objemu 1, 5, 10, 20 litrů.
Každý obal je opatřen následujícími údají.
- Název výrobce
- Název výrobku
- Návodk použití
Základní technické informace
Forma materiálu: vodou ředitelný tmel
Funkce: termorelfexe, termoizolace
Složení: plnivo 3M, aerogel, disperze, aditiva
Izolanty: 3M skleněné mikrokuličky, aerogel
Aplikační tloušťka: 0,8 - 1,0 mm
Minimální životnost: 25 let při dodržení technologie aplikace
| Základní charakteristky | Vlastnosti/třída | Harmonizované technické specifikace |
|---|---|---|
| Propustnost pro vodní páru EN ISO 7783-2 | V2 střední | EN 15824 |
| Permabilita vody EN 1062-3 | W1 vysoká | EN 15824 |
| Přídržnost EN 1542 | >= 0,48 MPa | EN 15824 |
| Trvanlivost | NPD | EN 15824 |
| Tepelná vodivost A(W/m K) EN 12667 | 0,049 | EN 15824 |
| Reakce na oheň EN 13501-1+A1 | A2 - s1, d0 | EN 15824 |
| Charakteristky | Vlastnosti/třída | Harmonizované technické specifikace |
|---|---|---|
| Přilnavost-přídržnost pro aplikaci na konstrukce a díly - Ocel - Nerezová ocel |
0,5 +-0,1(MPa) 0,6 +-0,1(MPa) |
ČSN EN ISO 4624 |
| Tepelná jímavost materiálu, pokles dotykové teploty a posouzení dle CSN 730540-2 |
Vyhovuje | ČSN 730540-2 |
| Měrná tepelná kapacita Cp dle ČSN EN ISO 11357-1 při 22 % |
1,213(J/g.C) | (ČSN) EN ISO 11357-1 (ČSN) EN ISO 11357-4 |
| Emisivita ε, sférická emisivita při teplotě 20 C (Taylorova metoda) | 0,93 (-) | (ČSN) EN 12898 |
| Činitel difuzního odporu µ | 142,9 (-) | (ČSN) EN ISO 7783 |
| Hustota odporu difuzního toku vodní páry V | 117,21 (g/m2.d) | (ČSN) EN ISO 7783-2 |
| Difuzní ekvivalent tloušťky vzduchové vrstvy sd | 0,19 (m) | (ČSN) EN ISO 7783-2 |
| Požárně technická charakteristika — index šíření plamene po povrchu stavebních hmot is | 0 (mm/min) | CSN 73 0863 |
| Požárně technická charakteristika — spalné teplo (PCS) |
2,73 ( MJ/kg) | (CSN) EN ISO 1716 |
| Hustota(Objemová měrná hmotnost) pv Plošná měrná hmotnost při tloušťce vrstvy 1 mm v suchém stavu ρs |
0,325 (g/ml) 0,184 (kg(m2) |
(ČSN) EN ISO 787-10 (ČSN) EN ISO 1183-1,část B (ČSN) EN ISO 2811-1 Technický list výrobce |
| Hodnota pH (při 20°C) | 9,5 | Technický list výrobce |
| Obsah radionuklidů Hmotnostní aktivita 226Ra, Index hmotnostní aktivity použití pro stavby s obytnými nebo pobytovými místnostmi - max. 150 Bq/kg |
max. 1 - vyhovuje | Vyhláška SÚJB č. 307/2002 Sb., o radiační ochraně, ve znění vyhlášky č. 499/2005 Sb. a vyhlášky č. 389/2012 Sb. |
| Uvolňování těkavých organických látek(VOC), Ovlivnění senzorických vlastností některých potravin |
vyhovuje v rozsahu provedených zkoušek pro použití v interiérech budov a pro nepřímý styk s potravinami v interiérech budov |
Nařízení Evropského parlamentu a Rady č.1935/2004 Vyhláška MZdr. č. 38/2001 Sb., o hygienických požadavcích na výrobky určené pro styk s potravinami a pokrmy |
| Senzorické hodnocení pachu | stupeň 0 | (ČSN) EN 1230-1 |
| Dalši informace Parametry na základě srovnávacího měření # |
AERO-THERM |
|
|---|---|---|
| bez aplikace | s aplikací |
|
| Průběh teplot a čas pro dosažení teploty 23*C | 10 (K) 41(min) |
7 (K) 30(min) |
| Spotřeba elektrické energie pro udržování shodné vnitřní teploty 33,17 27,2 (vztaženo k časovému intervalu 4 dny) - úspora |
33,17 0 (kWh) |
27,2 5,97 (kWh) |
| Pokles vnitřní teploty o 3°C při tlumeném režimu vytápění ČSN 73 0540-2 :2011 Tepelná ochrana budov - Část 2 Požadavky |
30 (min) | 55 (min) |
| Výsledky srovnávacího měření - úroveň tepelné pohody pro pobyt v místnosti - interval k dosažení teploty 23°C /nárůst-pokles/ - dosažená denní úspora - tepelná stabilita |
x | - vyšší - rychlejší - pomalejší - min. 12,5% -zvýšená |
| # # Snížení návrhového tepelného výkonu prostupem tepla vnějšími konstrukcemi dle ČSN EN 12831, pro dosažení parametrů tepelné pohody v kW Sálavý zdroj Konvekční zdroj |
tepelný výkon 149 x 167 x |
tepelný výkon 82 úspora 35% 103 úspora 26% |
| # ## Snížení součinitele prostupu tepla (k) podkladu při vrstvě: |
1,5mm 2,9mm |
2,9 x 5,2 x |
Fyzikální vlastnosti a výhody
vlastností, jako jsou např. tepelná jímavost, termoreflexe a termoizolace. Léty odzkoušené využití skleněných
mikrokuliček 3M, které tvoří základní složku termoaktivní stěrky, a unikátní zapracování aerogelu, nejlepšího izolantu na
světě, je účinná termoaktivní vrstva menší než 1,00 mm. Smyslem použití termoaktivní stěrky je ovlivnit radiační teplotu
ošetřených ploch (stropy a obvodové konstrukce) nebo omezit množství zkondenzované vzdušné vlhkosti zejména v
koutech a dalších místech, kde povrchová teplota klesá pod teplotu rosného bodu.
Termoaktivní stěrka l5O SMART je vodou ředitelný tmel, který lze aplikovat na povrchy stěn, stropů či podlah (při
správném použití je přínosem i uvnitř souvrství). Snadná a rychlá aplikace, minimální odpad, celoplošné nanášení přímo
na běžně připravený povrch bez nutnosti upevňovacích konstrukcí. IlSo SMART Ize aplikovat na jakýkoli tvar a materiál.
Oblasti použití
Obytné budovy, veřejné budovy, firemní prostory, průmyslové provozy včetně potravinářských, technologická zařízení
Místa, kde nelze ISO SMART aplikovat
Na stěnách, kterými vzlíná vlhkost, není možné zaručit účinnost a životnost ISO SMARTU. Termoaktivní stěrka na
takovém místě provlhne, dojde ke snížení schopností, případně odpadne(i s podkladem)
ISO SMART a vodní pára
ISO SMART vytváří na aplikovaném povrchu antikondenzační vrstvu. Díky tomu jsou konstrukce chráněny před
nadměrnou vlhkostí, je omezen výskyt plísní (vliv na kvalitu vnitřního prostředí) a jsou zlepšeny parametry vlastní konstrukce (životnost, tepelně-izolační vlastnosti).Rychlý zátop i akumulace
Plochy ošetřené termoaktivní stěrkou ISO SMART reagují na změnu teploty velmi rychle. Tepelná pohoda nastává dříve,
než podkladní konstrukce dosáhne potřebné teploty. ISO SMARTvzhledem k tloušťce aplikované vrstvy nevytváří bariéru,
která zabrání sdílení tepla vedením. Podkladní konstrukce tedy může teplo akumulovat. Podobně se ISO SMART
projevuje při větrání. Deklarované vlastnosti lze snadno ověřit dotekem ruky na stěrku, která je aplikovaná na studeném
podkladu. Není cítit chlad podkladu, ale naopak je cítit teplo vlastní ruky, které okamžitě ohřeje vrstvu ISO SMARTu.
Po ohřátí vybavení interiéru (podlahy, příčky, nábytek apod.) lze snížit výkon topné soustavy, případně přestat topit úplně.
Podle akumulačních schopností interiéru a způsobu užívání lze nastavit režim vytápění a dosáhnout úspor srovnatelných
např. s vnějším zateplením. POZOR - není možné srovnávat pouze jednotlivé parametry obvodové konstrukce, ale
důsledně hodnotit budovu jako celek, včetně jejího užívání!
Úspory na vytápění
ISO SMART aplikovaný na obvodových zdech, stropu či podlaze vytváří podmínky pro změnu režimu vytápění. Stejně
jako u standardních tepelně-izolačních materiálů závisí míra úspor na uživateli. Uživatel může postupně optimalizovat
regulaci topné soustavy podle svých potřeb. Není-li ochotný změnit režim topné soustavy, pak bude úspora minimální.
Většina uživatelů pouze snížila výkon topení a spoří 15 – 20 % energie. Důslední uživatelé dokázali snížit svoji spotřebu
o 40, ale i více než o 60 %
Aplikace
Příprava podkladu
Před aplikací termoaktivní stěrky ISO SMART je nutné z podkladu odstranit plísně.
Staré omítky
staré malby, nesoudržné vrstvy a zvětralou omítku je třeba oškrábat a poté napenetrovat pentrací. Staré
zdivo, na které bylo v minulosti aplikováno více nátěrů, popř. jsou na stěnách neidentifikovatelné skvrny, je nutné ATpenetraci aplikovat 2x, nebo použít hloubkovou paropropustnou penetraci. Vyspravení prasklin , děr a nerovností zdiva ,
je nutné z důvodu vysoké spotřeby materiálu, pozor na písek vystupující ze štuku(odstranit broušením), došlo by k
znehodnocení vrstvy ISO SMARTu.
Nové omítky
u nových stěn hladký povrch napenetrovat penetrací. Na stěnách již ošetřených malbou je nutné zjistit, jak
velkou přídržnost má malba k podkladu — kousek stěny namočte vodou a zkuste škrábat. Pokud se malba snadno
uvolňuje, odstraňte ji. Drží-li malba pevně, stačí jí před aplikací ISO SMART natřít penetrací. Termoaktivní stěrkou 1SO
SMART Ize nahradit poslední vrstvu na nových omítkách (jako je štuk apod.)
Sádrokarton
sádrokartonové stěny je vždy nutné ošetřit penetrací z důvodu snížení nasákavosti povrchu. Je-li stěna již
ošetřena malbou, je nutné zjistit její přídržnost k podkladu. Kvalitní, pevnou malbu soudržnou s podkladem stačí natřít
penetrací. V opačném případě je nutné starou malbu odstranit!
OSB desky
aplikací ISO SMART je nutné povrch desky ošetřit A-T penetrací. U stěn a stropů tvořených OSB deskami, které chceme
ošetřit IlSO SMARTem, je nutné zajistit přesné slícování jednotlivých desek (odstranění odskoků) a též konstrukčně
zamezit pohybu jednotlivých desek. Jinak není možné zaručit, že spoje neprasknou. Jednotlivé spoje je dobré zpevnit
sádrokartonářskou bandážní páskou. K tmelení spojů se použije ISO SMART. Na takto zpevněné spoje je již možné
aplikovat 1mm vrstvu termoaktivní stěrky.
Aplikace ISO SMART
Aplikuje se ve vrstvě jednoho milimetru, je důležité kvalitně zpracovávat detaily. Pozor! Anesmí dojít k vynechání,
přerušení, nebo k nedostatečné aplikační vrstvě (dochází při zabrušování). Při aplikaci na celé stěny či strop dodržte
přesahy na sousedící stěny, aby nedocházelo k ostrým tepelným přechodům a tím ke kondenzaci vlhkosti na studeném
přechodu v rozích. |SO SMART aplikujte s přesahy cca 40 cm.
Vždy nejdříve rozmíchejte samotný ISO SMART Odeberte potřebné množství do čisté nádoby, poté postupně přidávejte
čistou vodu podle aktuální potřeby. Rozmíchejte do konzistence husté smetany. POZOR - používejte nižší otáčky při
míchání ISO SMART, nepoškodíte tak plnivo (skleněné kuličky).
POKUD PŘIDÁTE DO ISO SMART COKOLI JINÉHO NEŽ VODU, ZNEHODNOTÍTE JEHO VLASTNOSTI
Aplikace potáhováním
potahováním docílíte vzhledu hladké sádrové omítky. Dle savosti podkladu můžeme postupně
vmíchat čistou vodu v poměru 0,05 litru vody na 1 litr ISO SMART.
První vrstvu naneste nerezovým hladítkem (na zdivo 6mm zuby, na sádrokarton 4mm zuby) a pak rovnou stranou
rovnoměrně zahlaďte. Tím vznikne jednolitá vrstva 1 mm i na nerovných stěnách. Nedoporučujeme se vracet za drobnými
nedostatky (od hran hladíitka) — materiál se bude trhat. Vrstvu nechte schnout cca 18 až 24 hodin.
Po zpolymerování zabruste brusným papírem č. 240 připevněným na hladítku s rubbenem oboustrannou lepící páskou.
Dokončovací vrstvou ISO SMART už nepřidáváte tloušťku, pouze zahlazujete nerovnosti vzniklé při prvním potahování.
Po 12 hodinách opět podle potřeby přebruste.

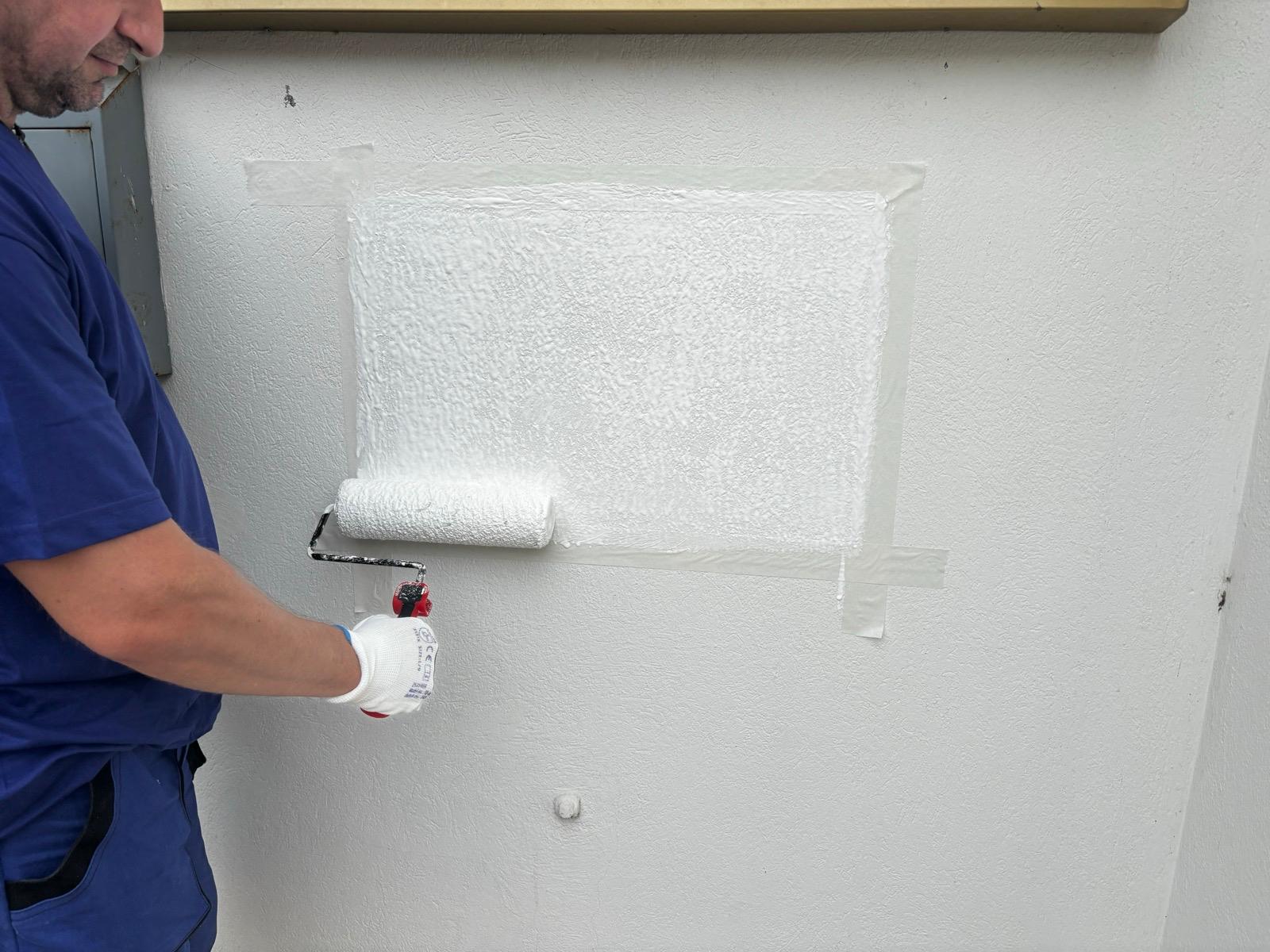

Aplikace válečkováním
válečkováním se vždy vytvoří struktura — nízká až vysoká.
K aplikaci použijte strukturální váleček (flok). Pro dosažení různých struktur se ISOo SMARTředí vodou v různých
poměrech, čím více vody, tím nižší struktura (ředění od 5 do 35 %).
Pro dosažení jednolité 1mm vrstvy jsou třeba 2 — 3 nátěry válečkem. Pro aplikaci první vrstvy je nutné materiál naředit 1,5
dcl vody na 1litr |SO SMART, na váleček netlačit, docílíme tím naaplikování maximálního množství materiálu na zdivo. Po
zaschnutí lze aplikovat vrstvu druhou - ISO SMAR'Tuž tolik neředíme. Pokud nechceme, aby byla struktura vysoká, lze po
zavadnutí (cca po 10 minutách) strukturu snížit vymytým válečkem pouze navlhčeným ve vodě a rychlými tahy od shora
dolů přejet po ploše.

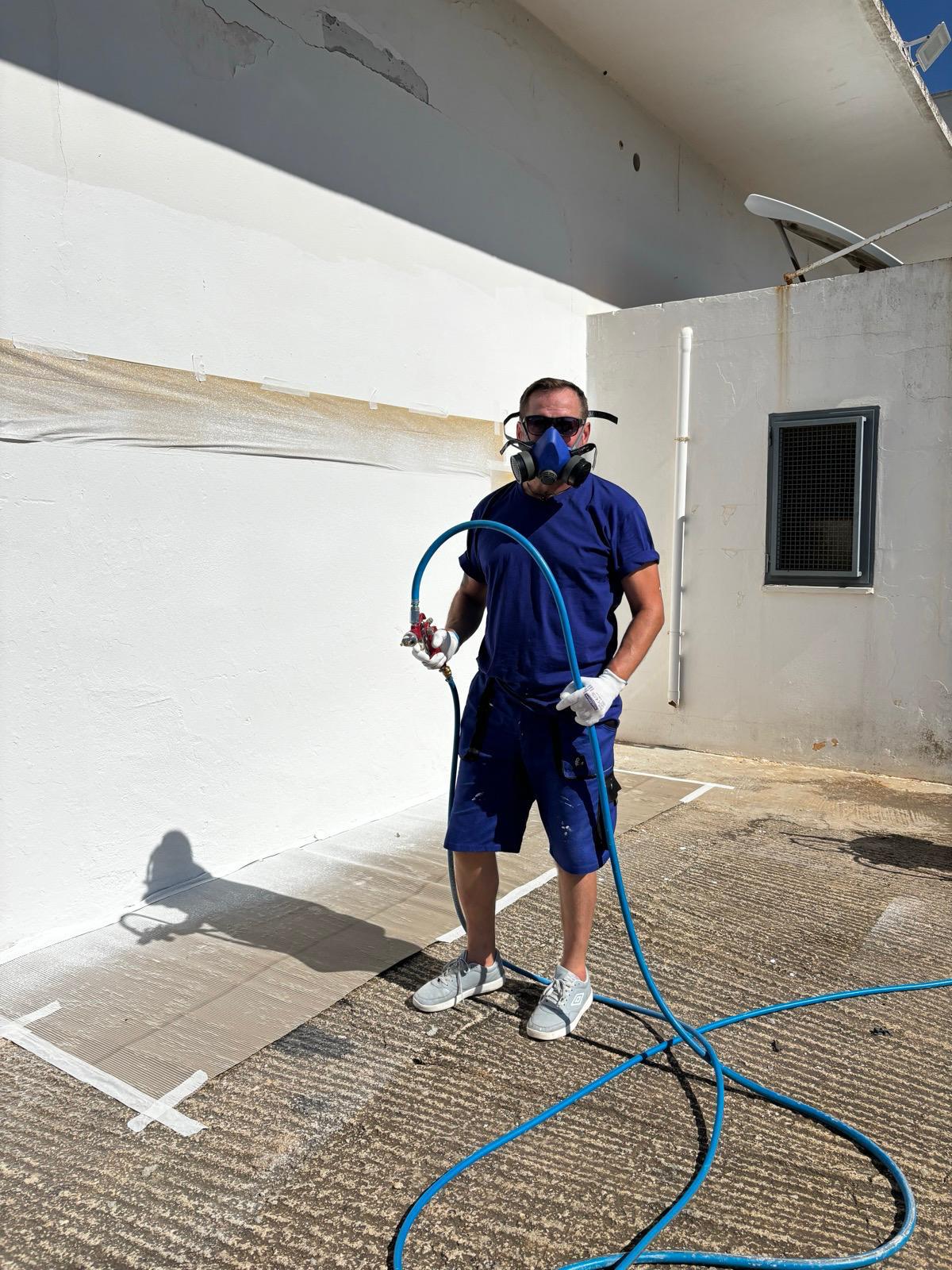

Aplikace stříkáním

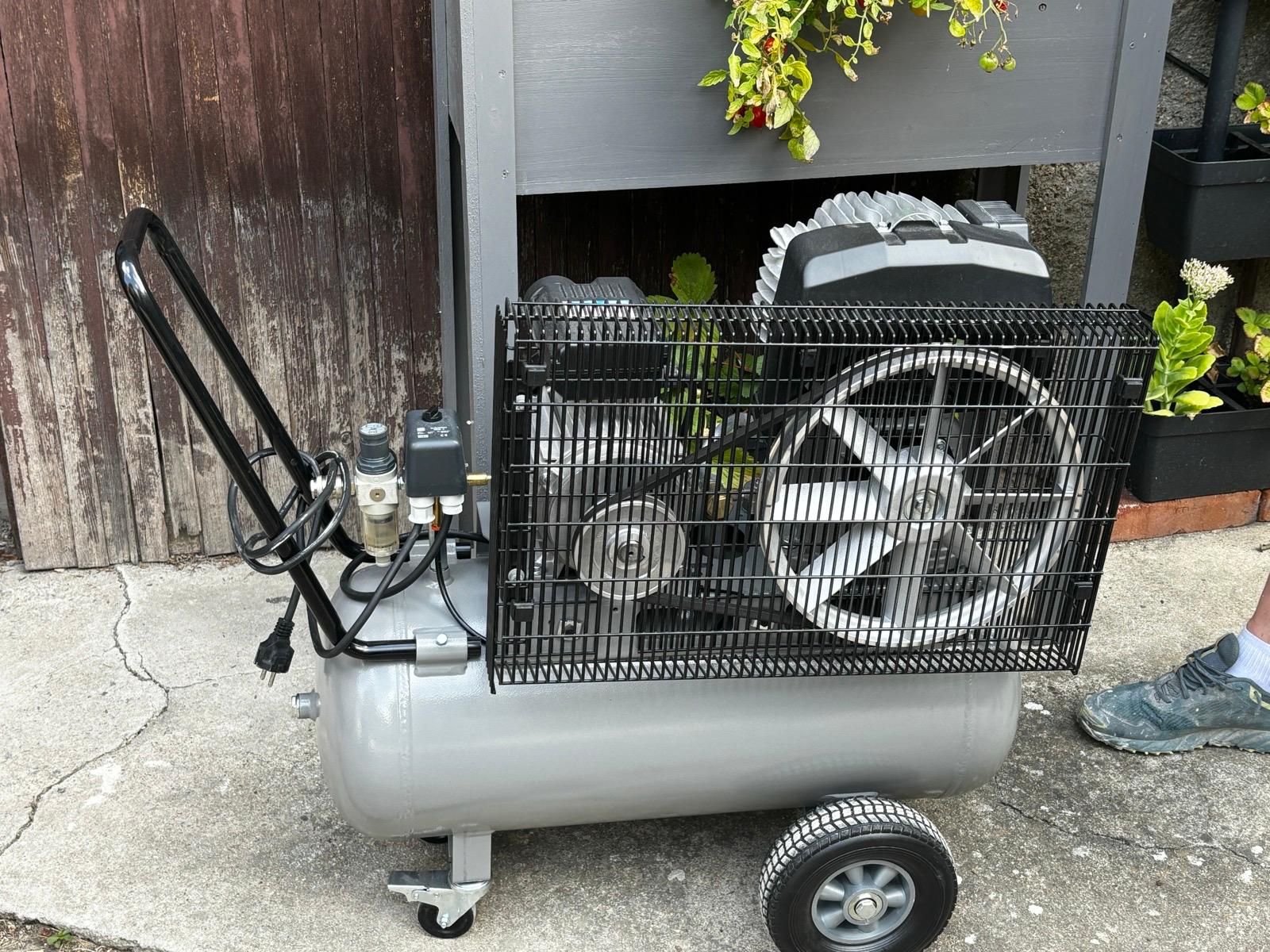

ISO SMART lze stříkat nízkotlakým stříkacím zařízením, které pro tlakování materiálu nepoužívá
mechanické části, došlo by k porušení plniva (skleněných mikrokuliček). Pracovní tlak stříkaného materiálu by neměl
přesáhnout 5 MPa.
Ředění :1 litr vody na 5 litrů ISO SMART.
Povrchové úpravy ISO SMART
Lze upravit malířskou barvou, kdy výrobce udává 10 i více přemaleb bez nutnosti škrábat. Na ISO SMART lze lepit tapety,
obklady, dlažbu, sádrokartonové desky a jiné povrchové úpravy stěn a stropů.
Do prostředí namáhaného vodou a vlhkostí aplikujte speciální hydroizolační nátěr na polymerní bázi!
Aplikace ISO SMART na podlahy
Příprava podkladu
Podklad musí být pevný, nosný, bez hrubosti, která by prostupovala 1mm vrstvou ISO SMART a vytvářela tepelné mosty.
Pokud je podklad hrubý a porézní, je vhodné nanést vyrovnávací vrstvu, aby zbytečně nedocházelo k vyrovnání podkladu
termoaktivní stěrkou. Před aplikací ISO SMART zpevněte podklad penetrací, čímž snížíte i jeho nasákavost a zajistíte
snadnější aplikaci termoaktivní stěrky.
OSB desky a dřevěné podlahy — pokud nejsou mezi jednotlivými díly velké mezery, ve kterých by se spotřebovalo
nadbytečné množství ISO SMART, je možné jej aplikovat na očištěný suchý a pevný podklad předem ošetřený penetrací.
V případě velkých spár je nutné je vyspravit a potom aplikovat termoaktivní stěrku.
Možnosti aplikace
Na podlahu je možné ISO SMARTnanášet litím, stěrkováním, válečkováním a stříkáním. Tloušťka termoaktivní vrstvy je 1
mm. Při lití, stěrkování a stříkání lze udělat o síle 1mm v jednom pracovním postupu. Schnutí aplikované vrstvy je cca 18 -
30 hodin (čas je závislý na teplotě ovzduší, podkladu a množství vody použité pro ředění materiálu). Ředění termoaktivní
stěrky je závislé na savosti podkladu. Cílem je dosáhnout efektu "slití" aplikované vrstvy. Při válečkování je potřeba
materiál ředit více, aby nedošlo k vytvoření vysoké struktury, která se není schopna slít.
Povrchy kovových konstrukcí a dílů: nanášení na ocelové a nerezové konstrukce a díly, bez povrchové úpravy,
očištěné, zbavené mastnoty, suché a za dodržení podmínek pro obvyklou aplikaci tj. teplota a vlhkost prostředí pro
zpracování stěrky
V případě nejasností se obraťte na výrobce s žádostí o další informace a případnou technickou podporu
Aplikace a spotřeba
- natahování - hladký povrch 1 litr/m2
- válečkování - nízká až vysoká struktura 1 litr/m2
- stříkání - struktury hladké až ostré 1 litr/m2 + prostřik 10%
Ředění
Dle savosti podkladu a způsobu práce můžete postupně vmíchat čistou vodu následovně:
- pro aplikaci natahováním maximálně 0,05 litru vody na 1 litr ISO SMART
- pro aplikaci stříkáním maximálně 0,2 litru vody na 1 litr ISO SMART
Aplikační teplota a doba schnutí
Doporučená teplota vzduchu a podkladu při aplikaci je +5 ˚C až +45 ˚C. Doba schnutí je závislá na teplotě vzduchu,
teplotě podkladu a vzdušné vlhkosti.
Průměrná doba schnutí od 4 do 12 hodin. Zrání probíhá dalších 4 dny (vytvrdnutí, vysušení a snížení nasákavosti)
Čištění nářadí
Nářadí a zbytky materiálu, které nebyly odstraněny za mokra, lze omýt studenou vodou
Přeprava a skladování
Při přepravě a skladování dodržujte teploty od +5 'C do +25 'C, materiál nesmí zmrznout !!
Chraňte před přímým slunečním světlem a vysokými teplotami!
Záruční doba 2 roky v neotevřeném původním obalu. Po otevření a naředění spotřebujte v co nejkratší době
Balení
5 litrů, 10 litrů a 20 litrů
Logistická výhodnost
Nízká hmotnost, cca 0,5 kg/dm*
Vysoká výtěžnost z objemu na m? aplikované plochy
Bezpečnost a hygiena práce
Přípravek není klasifikován ani označován jako nebezpečný pro zdraví
Při práci přiměřeně větrejte.
Používejte vhodné osobní ochranné pracovní prostředky, nejezte, nepijte a nekuřte!
Při aplikaci stříkáním a úpravě povrchu broušením použijte respirátor z filtračního materiálu proti prachu a brýle
nebo obličejový štít!
Při zasažení očí okamžitě důkladně vypláchněte vodou a následně vyhledejte k preventivnímu ošetření lékaře!
Po práci si umyjte ruce teplou vodou a mýdlem a pokožku ošetřete vhodnými reparačními prostředky
Stavební a technické osvědčení a certifikát výrobku
